1漏缆介绍
漏泄同轴电缆(Leaky Coaxial Cable，简称漏缆)，是外导体不完全封闭的同轴电缆。沿漏缆内部传输的一部分电磁波能量，可通过外导体上的槽孔或缝隙辐射、耦合到由该外导体和周围环境所构成的天线传输系统中，或按照与上述相反的方向进行耦合。漏缆由于它的特殊结构使它具有信号覆盖均匀，低耦合损耗、电磁污染小，低衰减常数、传输距离远，敷设简单、容易改变通信线路等优点。随着通信技术的发展，漏缆在电磁波难以传播的闭域或半闭域空间，如隧道、矿井、建筑内部等，以及需要信号连续均匀覆盖的地铁、高速公路沿线等，均有着广泛的应用前景。与此同时，漏泄同轴电缆还可以用来对某些特定区域进行电磁波覆盖，以达到监控和警戒作用。

2测试系统用途：
该系统是一套自动化的漏缆检测设备，主要用于在真实环境中精准测量和验证无线通信性能，如对漏缆进行信号泄露的质量检测。在移动过程中，系统自动采集并记录每个测试点的无线信号参数。

最新版本的软件满足《中国铁塔股份有限公司企业标准Q/ZTT3008—2022》测试规范。

系统的功能主要包括：

1）可以使用 1台信号源和 1台频谱仪测试漏缆在不同频段的耦合损耗（50%、80%、95%、100%概率值）；

2）可以测试漏缆的系统平衡性（2台信号源和 2台频谱仪）；

3）可以测试漏缆的交叉极化比（1台信号源和2台频谱仪）；

4）软件可以自动测试不同频点的线损；

5）软件可以进行纵向衰减设置和天线增益设置；

6）软件可以进行功率、频率等仪器相关设置；

7）可以手动设置小车距离参数，也可以配合本公司的智能小车进行联动控制和测试；

8）测试数据可以通过图形和文本进行显示；

9）可生成测试报告，报告参数可以设置；

10）可进行后期数据剔除处理

3测试系统中用到的测试仪器

测试系统中用到的测试仪器包括（可根据用户要求支持相应的仪器）：

1）信号源

Keysight N5171B

Keysight N5182B

Agilent E5071C(当信号源使用)

R&S SMB 100A

R&S SMB 100B

keysight N9000B

2）频谱仪

Keysight N9322C

Keysight N9000B

Agilent 9914A

Keysight N9020A

R&S ESR

R&S FSVA3007

R&S FSV3007

R&S EB500

R&S FSL6

其他：

漏缆测试小车
4系统功能

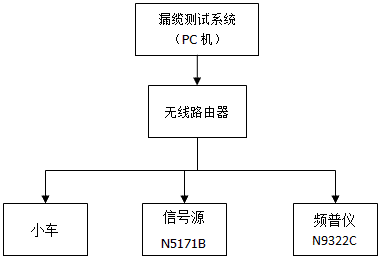

系统结构图1（1信号源1频谱仪）

系统结构图2（2信号源2频谱仪）

在小车上放置的交换机可以换成无线路由器，跟另一个无线路由器之间可以通过无线桥接组成同一个网段的无线局域网。

建议将笔记本电脑放在轨道小车上面随频谱仪一起运动，因为测试时连接频谱仪需要快速的进行数据读取，只有通过有线直连频谱仪或者通过路由器/交换机连接频谱仪，才能保证读取速度。

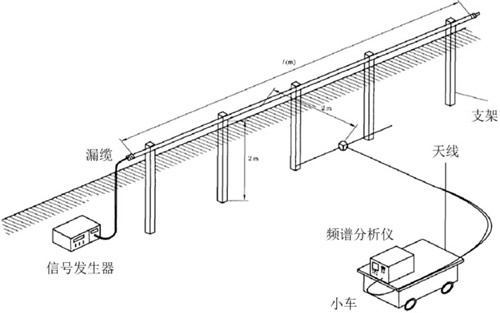

示意图

5软件界面

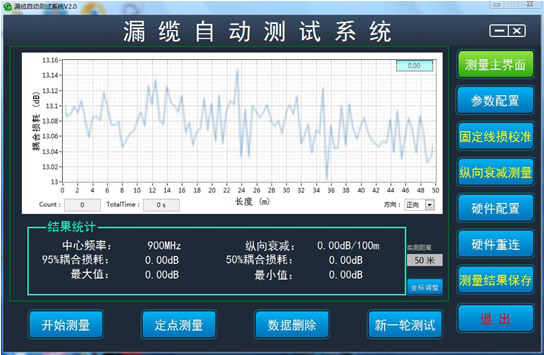

软件主界面-老版本软件

软件主界面-新版本软件-满足《中国铁塔股份有限公司企业标准Q/ZTT3008—2022》测试规范

自动生成测试报告

6漏缆测试小车

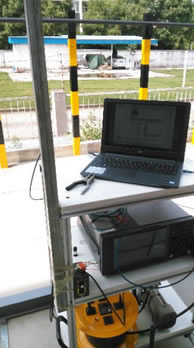

客户现场1-智能小车控制

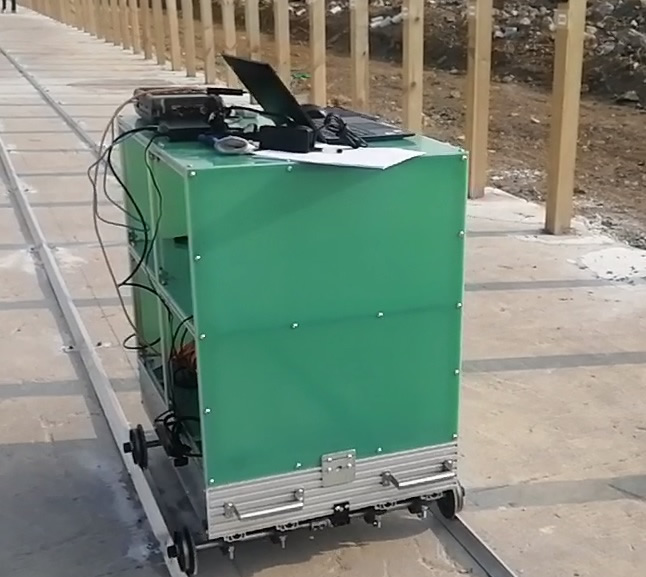

客户现场2-轨道小车

客户现场3-轨道小车

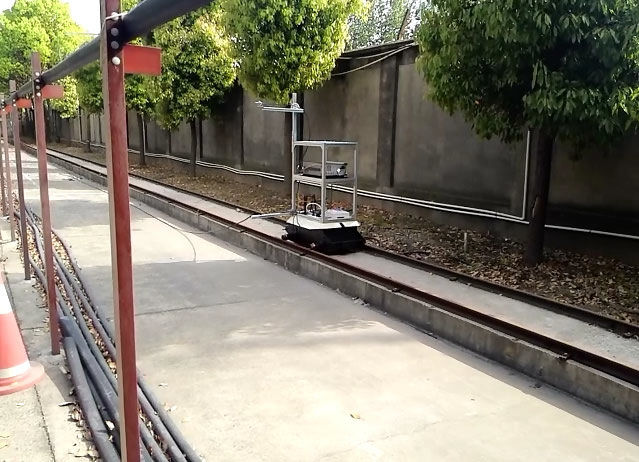

客户现场4-磁导航小车

客户现场5-单轨引导+4轮小车）

关于漏缆测试小车，详见：

漏缆测试轨道小车

7主要应用场景

工业无线通信验证：在智能工厂中，测试 AGV、机器人等移动设备与控制系统之间的无线通信稳定性，确保在复杂电磁环境下的可靠连接。

车地通信性能测试：在轨道交通领域，模拟列车运行，测试车地通信链路的质量，保障列车运行安全。

无线覆盖优化：在厂区、园区等场景中，绘制无线信号覆盖图，优化 AP 或基站的部署位置和参数。

电磁兼容性（EMC）测试：评估设备在真实环境中的电磁辐射和抗干扰能力，排查潜在的信号干扰问题。
